ソーラーパネル(２０１１年６月)

庭が狭いので、必然的に屋根に設置
強風でパネルを飛ばされないようにしなくてはなりませんし、雪対策も・・・
悩ましいところです・・

個人では屋根に取り付ける、金具は手に入らないので非常に悩みました。
そこで、屋根に固定するものといえば雪止め金具
これを加工して取り付ける架台を製作することにしました。
架台はレースウエイを使用しています。

仮組みの様子
パネルの角度をもう少し変えたいのですが。
固定方法が雪止め金具の為、風であおられた時に飛ばされないように。
ちょっとだけしか、ソーラーパネルを傾けていません。

屋根に設置した様子
まだ２枚だけなので寂しい感じですw
屋根がスノーダクト屋根なので、雪が積もったときどうなるんだろうか心配です。

余裕ができたら、ちょっとずつパネルを増やしてきます。

バッテリー等設置場所

いろいろ悩んだ挙句２階のベランダに設置することに
本当は、バッテリーから１００A近くの電流を取りだすのと、使用するバッテリーがシールドバッテリーですが充電時に水素ガスが 若干発生するらしいので、安全のために家からなるべく離れたところに設置したかったのだが・・・
配線を通す、よいところが無かったので、とりあえず設置
バッテリーと一緒に、コントローラーとインバーターも設置します。

そのうち、場所を変更する予定です。

バッテリー等設置場所(２０１１年１０月)

家の裏に小型物置を設置しました。

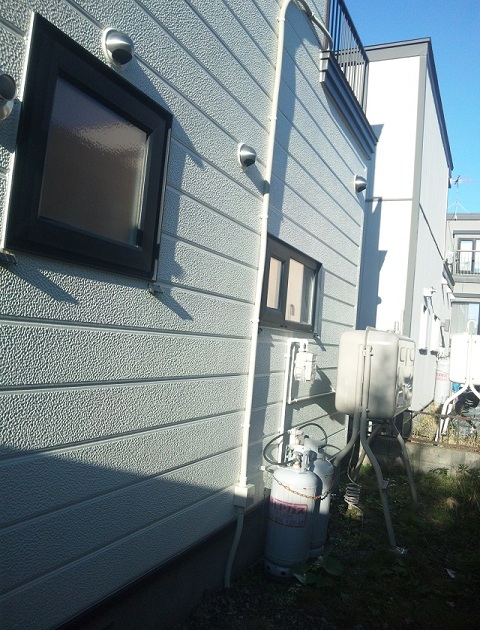

ベランダから家の裏手、壁面に沿ってＰＦ菅を地面まで降ろし
小型物置まで配管しました。

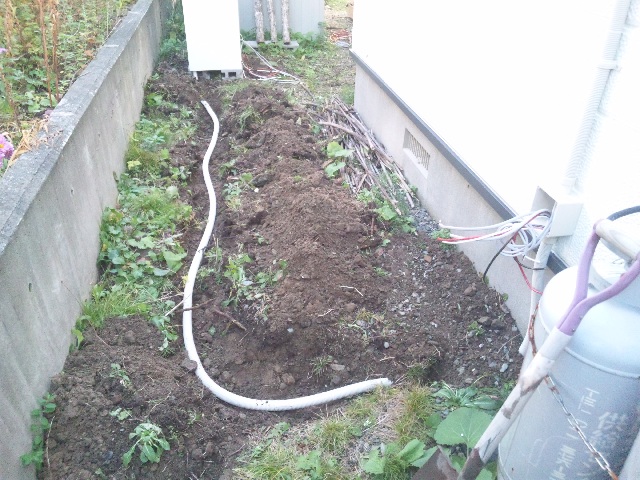

PF菅の埋設
PF菅の中には,VCTF2C×2,LAN×1,8sqケーブルが入っています
LAN配線は、ついでに入れておきました。

小型の物置　(カインズで 6500円)

中の様子
物置を設置のついでにバッテリーを２台増設しました。
まだ、ヒューズボックスが届いてないので、接続はしていません。
チャージコントローラ、インバータ、ブレーカー(100A 30A)、
バッテリー×４、ヒューズが、現在設置されています。
