バッテリーが無くなってインバーターが停止した場合、電気が切れてしまう為
自動的に電力会社の電気に切り替わるようにする為に作ります。

リレーで、商用と太陽光を切り替えます。(リレーがONで太陽光、OFFで商用)
リレーは１００V１０Aのリレーを使用しています。
２０Ａくらい流せてＣ接点のリレーはないものだろうか・・・
リレーの関係上、１０Ａ以下の電流でしか太陽光発電の電力は使えません。
もっとも・・現在のインバータは１０００Wなので１０A以上流せないのですが・・ｗ

最初リレーだけで、切り替えしようと思っていたのですが、 インバーターがＯＮするとき、電圧が徐々にあがってくる為に、リレーがジーっと音が鳴って、 なかなか一瞬でＯＮになりませんでした。 そこで、電圧を監視して切り替える装置を製作しました。
これで、切り替えが発生したとき、パソコン等、電源が落ちないはずです・・

自動商用電源切替装置
インバータからの電圧が、約９５V以上になった場合、リレーをＯＮ 約９０Ｖ以下になった場合にＯＦＦするように設定してあります。

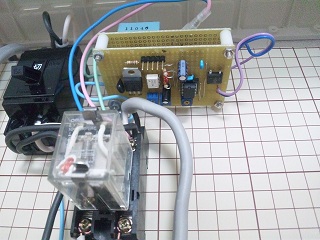

トランスレスで製作しようと思ったのですが、なんとなく気持ち悪いので、１００Ｖをトランスで分離しています。 回路は、８ＰＩＮのＰＩＣマイコン（ＰＩＣ１２Ｆ６８３）で電圧をＡＤ変換して電圧を計測、設定値でリレーを ＯＮ、ＯＦＦさせているだけです。

ケースは、日東のマルチメディア配電盤を利用しました。
配線は もともとの配電盤の居間の線をはずし、ブレーカの出力をリレーのｂ接点へ、 はずした線をリレーの出力へ接続しています。

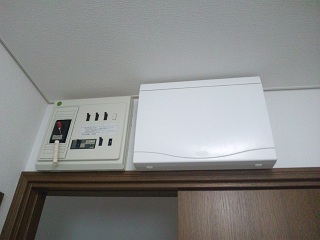

ふたを閉めた状態です。
